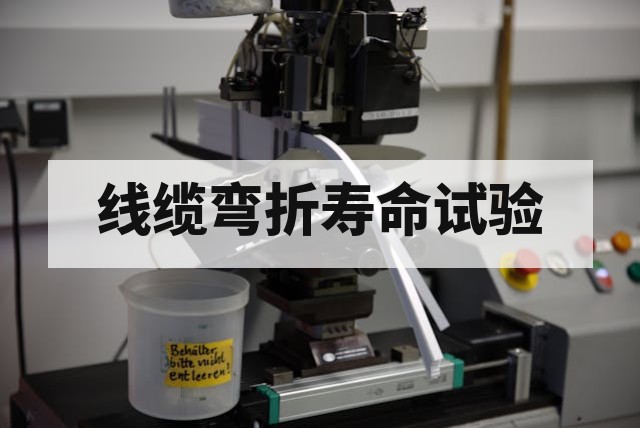

线缆弯折寿命试验是什么？

在机器人、医疗器械、自动化设备及消费电子等高频运动场景中，线缆的可靠性直接决定了整机的运行安全与使用寿命。线缆弯折寿命试验正是针对这一痛点设计的专项环境可靠性测试，通过模拟线缆在实际工况下的反复弯曲、扭转与拉伸复合应力，量化评估其结构完整性与电气连续性。该试验不仅是产品研发阶段验证材料选型与结构设计的核心手段，也是量产前确保批次一致性的关键质量关卡。

一、线缆弯折寿命试验的核心定义

1. 试验本质与动态损伤机理

线缆弯折寿命试验是指在规定条件下，使线缆样本围绕特定半径的夹具或滑轮进行周期性往复弯折，直至出现电气开路、绝缘击穿或机械断裂等失效现象，从而记录其耐受循环次数的检测过程。其核心目的在于验证线缆在动态弯曲工况下的抗疲劳性能，识别护套开裂、芯线断裂、屏蔽层失效等潜在缺陷。

与静态弯曲测试不同，弯折寿命试验强调“动态累积损伤”效应。测试过程中，线缆不仅承受弯曲应力，还会伴随扭转、拉伸与摩擦的复合载荷。通过该试验，研发人员可精准定位线缆结构中的薄弱环节，优化绞合节距、护套厚度及填充材料，最终提升产品在真实使用环境中的可靠性。

2. 测试目的与工程价值

该试验的工程价值体现在三个维度：一是验证设计冗余，确认线缆在标称弯折半径下的安全裕度；二是暴露工艺缺陷，如绞合松紧度不均、挤出偏心或材料混炼不均导致的早期失效；三是建立寿命预测模型，通过加速试验数据与威布尔分布分析，推算产品在实际工况下的预期使用寿命，为质保条款与维保策略提供数据支撑。

二、试验标准体系与典型参数设定

1. 主流标准对照

全球主流线缆弯折寿命测试均遵循明确的行业标准，不同应用场景对应的标准与参数差异显著。工程师需根据产品最终使用环境选择匹配的测试规范。

2. 关键参数配置逻辑

参数设定需严格匹配实际工况。例如，拖链电缆通常要求弯折半径≥7.5D，测试频率可达100万次循环；而医疗内窥镜线缆因空间受限，弯折半径可能缩小至2D~3D，但需同步监测高频信号传输的衰减率。测试参数的精准设定，直接决定试验结果对实际寿命的预测价值。盲目放大弯折半径或提高测试频率，均会导致数据失真，丧失工程指导意义。

三、测试流程与失效判定准则

1. 标准化测试流程

1. 样本制备：截取规定长度线缆，两端剥线并焊接或压接监测端子，确保接触电阻稳定。样本数量通常不少于3根，以排除个体差异干扰。
2. 设备校准：调整弯折夹具间距与角度，确认弯折半径符合标准。加载配重或张力装置，模拟线缆在运动中的实际拉力。
3. 动态加载与监测：启动弯折试验机，同步记录循环次数。采用高精度数据采集系统实时监测回路电阻、绝缘电阻及导通状态，采样频率通常不低于1kHz。
4. 数据归档：试验结束后导出原始波形与循环计数，生成包含失效位置、失效模式及时间轴的完整测试报告。

2. 失效判定与数据监测

当出现以下任一情况时判定为失效：单根芯线导通中断超过规定时间（如10ms）；绝缘电阻下降至标准阈值以下；护套出现可见裂纹或材料粉化；电阻变化率超过初始值的10%~20%。现代自动化测试系统支持设置多级报警阈值，可在失效临界点自动停机并保存波形数据，便于后续失效分析定位断裂位置与机理。

四、影响耐弯折性能的核心要素

1. 导体与绝缘材料特性

• 导体绞合结构：细丝多股绞合能显著提升抗疲劳性。绞合节距越小，单根铜丝承受的弯曲应力越分散，但需平衡柔韧性与制造成本。
• 绝缘与护套材料：TPE、PUR、硅胶等弹性体材料具备优异的抗撕裂与回弹性能。材料硬度与耐屈挠性呈非线性关系，需通过材料改性平衡耐磨与抗裂指标。

2. 结构设计与工艺控制

屏蔽层与填充结构是决定寿命的隐形关键。编织屏蔽层在反复弯折中易产生“网孔扩张”或“断丝”，采用镀锡铜丝编织加铝箔复合结构，或改用螺旋绕包工艺，可有效降低屏蔽层疲劳损伤。中心加强件与填充绳能分散外部应力，防止线缆在弯折时发生截面变形。合理布置抗拉元件可避免应力集中于芯线绝缘层，实际测试中失效往往从微观损伤累积开始，定期抽检与阶段性解剖分析是验证设计合理性的必要补充。

五、测试总结与工程建议

线缆弯折寿命试验是动态可靠性验证的基石，其价值不仅在于给出一个循环次数，更在于揭示线缆在复合应力下的损伤演化规律。企业在选型或研发时，应优先明确产品的运动轨迹、弯折频率、环境温湿度及电气负载要求，据此匹配对应的测试标准与参数区间。避免盲目追求高循环次数而忽视实际工况匹配度，也需警惕仅凭静态电气参数判定线缆动态性能的误区。科学的测试方案设计、严谨的数据采集与深度的失效机理分析，才是保障线缆在高频运动场景中长期稳定运行的核心路径。
